Thời gian gần đây, nhiều người dùng liên hệ với chuyên viên tư vấn của Kim Chí Bảo và đặt câu hỏi về cấu tạo của pa lăng xích? Cấu tạo của pa lăng xích điện gồm mấy phần? Hay nguyên lý hoạt động của từng loại như thế nào?... Để giải đáp những thắc mắc trên, Kim Chí Bảo xin dành một bài viết về cấu tạo và nguyên lý hoạt động của pa lăng như sau:
Cấu tạo pa lăng xích lắc tay và nguyên lý hoạt động
Cấu tạo pa lăng xích lắc tay
Cấu tạo của pa lăng xích lắc tay rất đơn giản bao gồm các bộ phận sau:

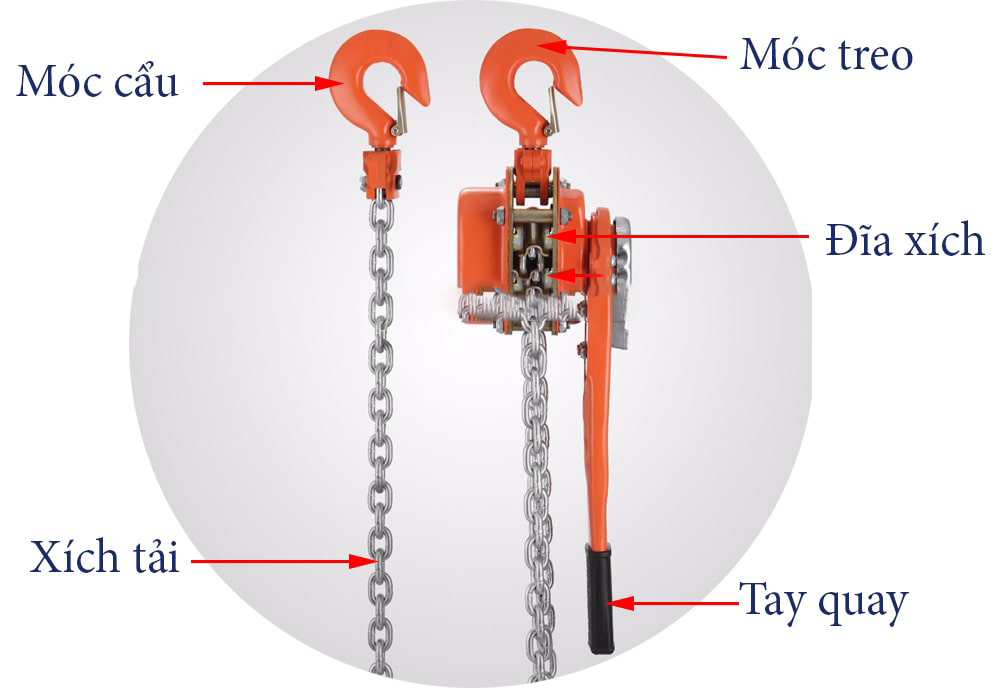

Cấu tạo pa lăng xích lắc tay
♦ Móc treo: bao gồm móc treo và móc cẩu;
♦ xích tải;
♦ Xích dẫn động
♦ Tay quay;
♦ Đĩa xích;
♦ Trục vít;
♦ Bánh vít;
♦ Phanh;
♦ Hệ thống chốt hãm;
♦ Vỏ;
♦ Chốt điều chỉnh: Gồm 3 vị trí up, down, neutral
Nguyên lý làm việc của pa lăng xích lắc tay
Thiết lập lắc tay thành "lên" hoặc "xuống". Phanh hoạt động ngay khi được kích hoạt, cần dừng và tải giữ nguyên vị trí. Ở đó:

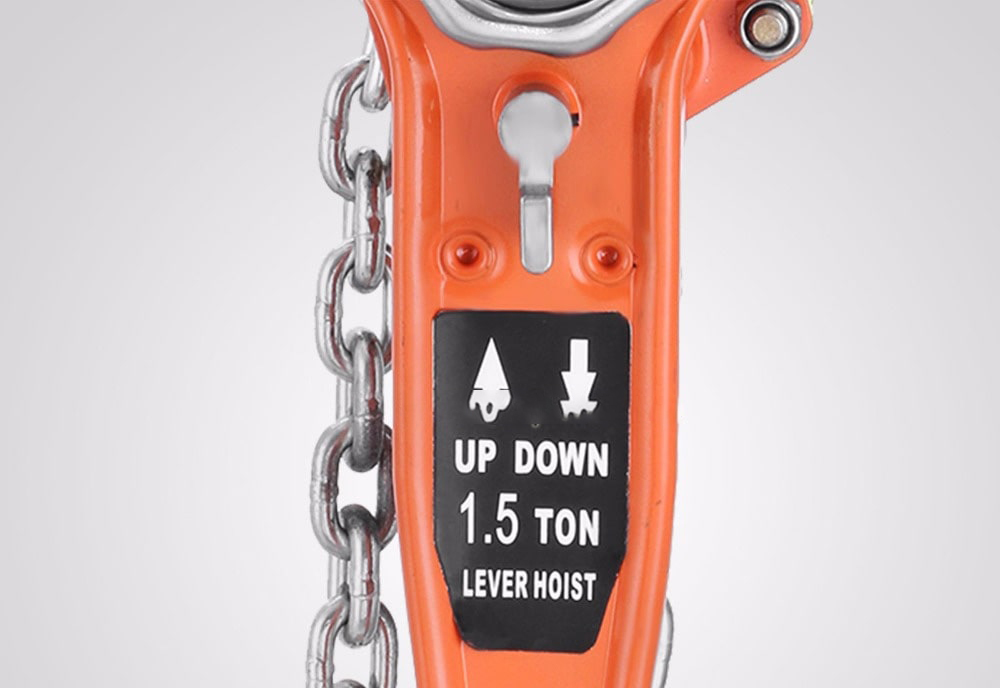

Nguyên lý làm việc của pa lăng xích lắc tay
♦ Ở chế độ "Lên" và vặn cần xoay ngược chiều kim đồng hồ, xích vô tận được kéo lên, làm quay bánh răng và trục vít, thông qua bánh răng sâu, bánh răng quay. Vật nặng được nâng lên.
♦ Ở chế độ "Xuống", xoay con lắc ngược chiều kim đồng hồ, đĩa xích sẽ quay xích tải để hạ tải. Một vật được hạ thấp treo ở đầu móc từ từ hạ xuống.
♦ Ở chế độ N (Neutral), chốt hãm ngừng hoạt động và không thực hiện chức năng giữ xích. Do đó, bạn có thể dùng tay kéo dây xích lên hoặc xuống một cách nhanh chóng và dễ dàng.
Nhưng trong trường hợp này không nên treo vật nặng vào móc tải, vì dây xích dễ rơi tự do và dễ gây tai nạn nguy hiểm.
Cấu tạo pa lăng xích kéo tay và nguyên lý làm việc
Cấu tạo và nguyên lý làm việc của pa lăng xích kéo tay được trình bày chi tiết dưới đây:
Cấu tạo của pa lăng xích kéo tay
Cấu tạo của pa lăng kéo tay bao gồm:

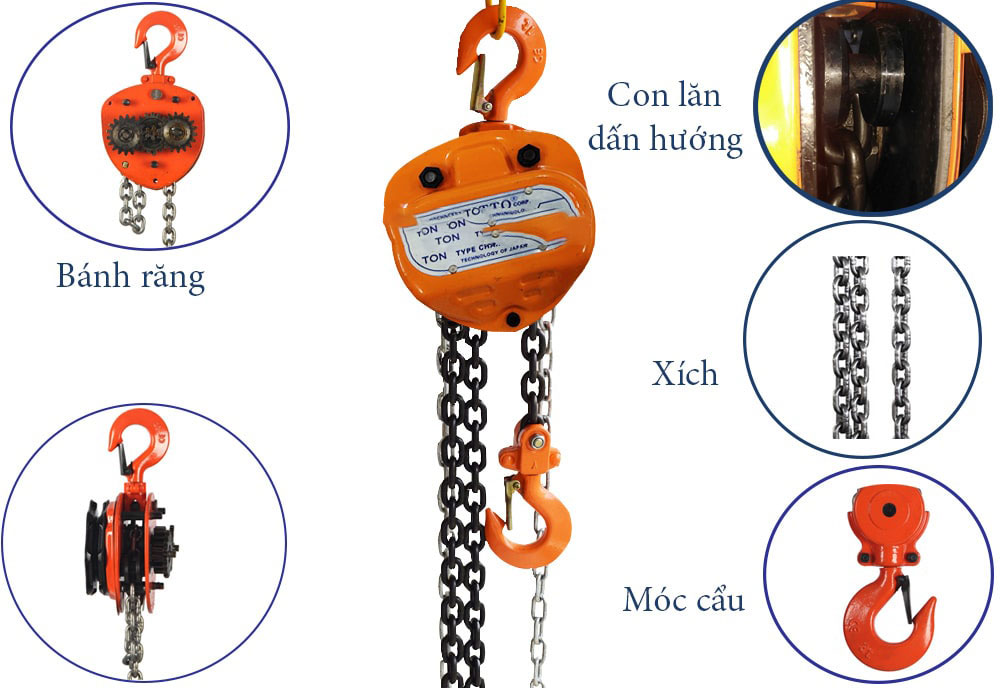

Cấu tạo pa lăng xích kéo tay
♦ Vỏ
♦ Xích tải;
♦ Xích kéo;
♦ Móc cẩu;
♦ Móc treo;
♦ Bánh răng;
♦ Chốt hãm kép;
♦ Con lăn dẫn hướng;
Nguyên lý vận hành pa lăng xích kéo tay
Khi người điều khiển pa lăng xích kéo xích truyền động sẽ làm quay trục truyền động, thông qua hộp số bánh xích của pa lăng quay. Tùy theo hướng kéo mà vật có thể nâng lên hoặc hạ xuống. Khi ngừng kéo, chốt ngăn không cho vật rơi tự do.
Vận hành pa lăng xích kéo tay
Cấu tạo pa lăng xích điện và nguyên lý làm việc
Cấu tạo và nguyên lý làm việc của pa lăng điện này như sau:
Cấu tạo của pa lăng xích điện
Cấu tạo của pa lăng xích điện bao gồm các bộ phận sau:

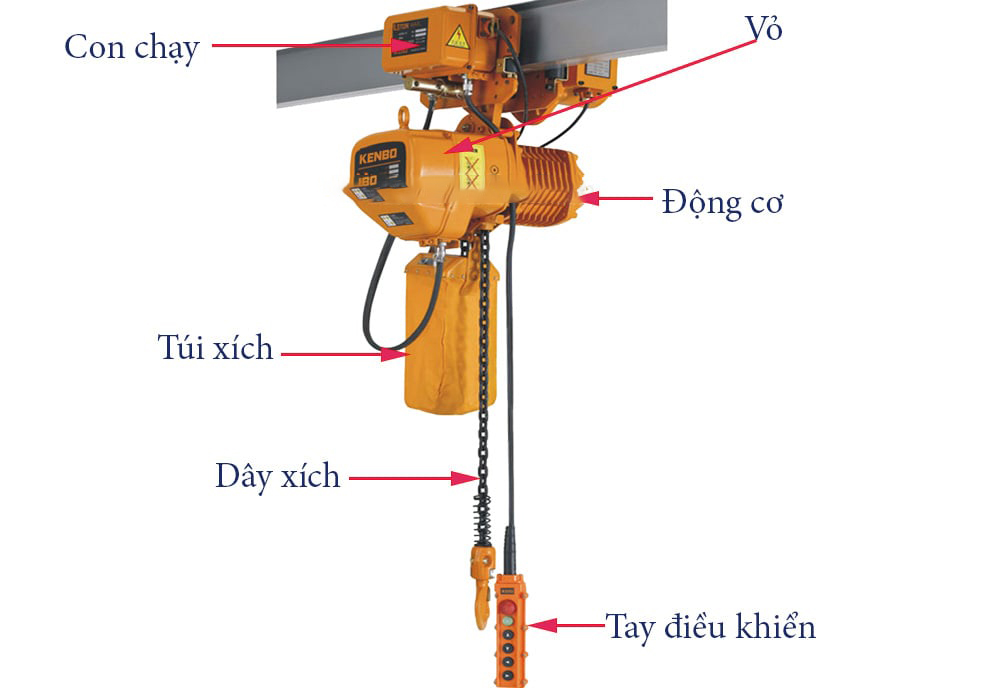

Cấu tạo pa lăng xích điện
♦ Con chạy hoặc móc treo;
♦ Động cơ điện: có thể là động cơ điện 1 pha/220V hoặc 3 pha/380V.
♦ Dây xích tải;
♦ Phanh: Gồm phanh điện từ và phanh cơ học;
♦ Đĩa xích;
♦ Móc cẩu;
♦ Tay điều khiển;
♦ Vỏ;
Nguyên lý hoạt động của pa lăng xích điện
Pa lăng xích điện hoạt động theo nguyên lý sợi xích cuộn và nhả thông qua hệ thống bánh răng và động cơ điện để nâng hạ vật.
Ròng rọc được thiết kế dưới dạng bánh răng, nhiệm vụ của nó là siết chặt từng vòng của sợi xích theo một hướng xác định và thực hiện quá trình cuốn, nhả sợi xích.
Pa lăng xích điện có sẵn với ổ đĩa cố định và con lăn hoạt động với dầm chữ L.
Việc nâng hạ, di chuyển trái phải được thực hiện đơn giản bằng nút điều chỉnh.
Cấu tạo pa lăng cáp điện và nguyên lý hoạt động
Cấu tạo của pa lăng cáp điện
Pa lăng cáp điện này bao gồm các bộ phận sau:

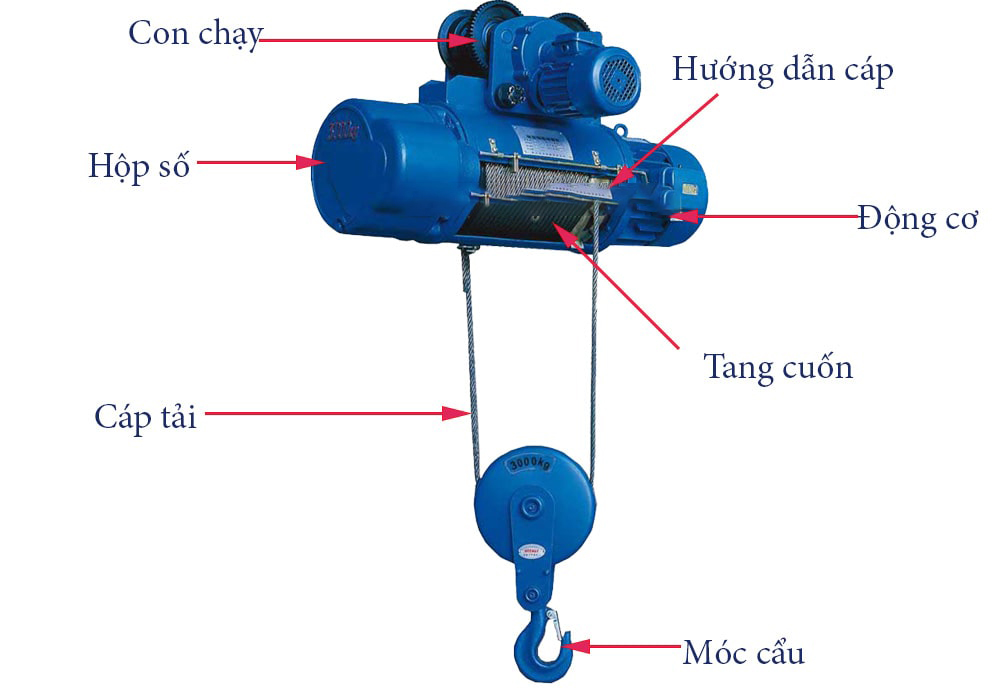

Cấu tạo pa lăng cáp điện
♦ Động cơ palăng 3 pha/380V;
♦ Động cơ làm việc 380V;
♦ Hộp số;
♦ Cáp tải;
♦ Tang cuốn cáp;
♦ Hướng dẫn dây;
♦ Phanh điện từ;
♦ Móc cẩu;
♦ Tay điều khiển;
♦ Vỏ;
Nguyên lý làm việc của pa lăng cáp điện:
Palang cáp điện hoạt động theo nguyên lý dây cẩu và móc cẩu được quấn và ngắt thông qua nguồn điện của mô tơ để nâng hạ vật.
Đặc biệt, máy thiết kế 2 dây cáp đối xứng qua tang trống, giúp giữ vật cân bằng về chiều cao.
Tay co và bộ điều khiển của tời cáp điện có nhiệm vụ điều khiển quá trình cuốn của sợi cáp. Ở đó:
♦ Bộ điều khiển điều khiển chuyển động lên xuống của cáp;
♦ Bộ điều khiển giảm tốc lại điều khiển tốc độ của con lăn nhả cáp.
Hai bộ phận này được kết nối với nhau bằng cần điều khiển nên người sử dụng có thể dễ dàng điều chỉnh mục tiêu lên, xuống, sang trái, sang phải một cách dễ dàng.
Cấu tạo của pa lăng xích và cấu tạo của pa lăng điện cũng như hoạt động của các loại pa lăng đã được trình bày ở trên. Hi vọng tài liệu vừa chia sẻ sẽ là cơ sở giúp bạn sử dụng máy an toàn và hiệu quả. Ngoài ra bạn có thể tìm hiểu cấu tạo máy tời điện chi tiết nhất tại mục hướng dẫn sử dụng máy tời nâng hạ.
